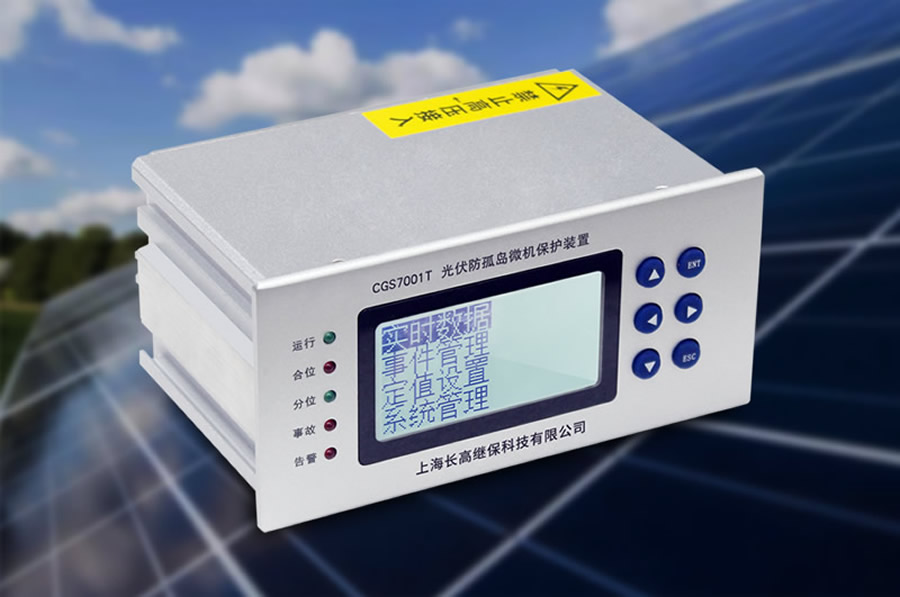

概述 防孤島保護裝置主要是用來防止電網出現孤島效應。孤島是一種電氣現象，發生在一部分的電網和主電網斷開。而這部分電網完全由光伏系統來供電，孤島會損害公眾和電力公司維修人員的安全和供電的質量，因此在光伏電站中一定要配備防孤島裝置。
光伏電站出現孤島效應時，即當電網由于某種故障原因造成失壓時，會影響到供電質量和維修人員的生命安全，而光伏防孤島裝置就是為了解決“孤島效應”的。能夠精確的檢定并網點的電壓、頻率。然后當電壓、頻率出現波動且大于定制時跳閘出口動作，斷開并網開關。

主要功能 1、低頻保護
頻率在35HZ-65HZ之間時且曾經在低頻值以上時低頻保護才能啟動，低頻保護動作200ms后立即返回。
2、過頻保護
當頻率高于定值時保護啟動。
3、低壓保護
當電壓低于定值時動作。
4、過壓保護
當電壓高于定值時動作。
5、聯跳
支持變電站側聯跳，即當收到變電站側聯跳命令時延時開出跳閘出口，切本站的并網開關。
6.頻率突變
當頻率波動值超過所設定值時,保護動作。

主要特點 1、工作條件：能承受嚴酷等級為I級的振動響應、沖擊響應。
2、光伏電站防孤島保護裝置的CPU插件由微處理器CPU、RAM、ROM、Flash Memory等構成。
3、當參數設置中（菜單“參數設置”→“系統控制字1”中配置）投入控制回路異常自檢時，當控制電源正常、斷路器位置輔助接點正常時，有且僅有一個跳位或合位開入，否則，經2s 報控制回路異常告信號。
4、工作溫度：-25℃～+70℃。
5、光伏防孤島裝置的CPU插件為裝置的核心，為高度集成的CPU,其中包括了RAM、Flash Memory和AD等芯片的功能。
6、在裝置顯示正常運行時，顯示的畫面如下圖所示。（型號不同畫面內容可能會有所不同）裝置在正常運行情況下的時候，壓板、測量值,保護值、開入值和裝置時間在滾動的顯示。
7、進線TV 異常檢測可以用控制字進行投退。
